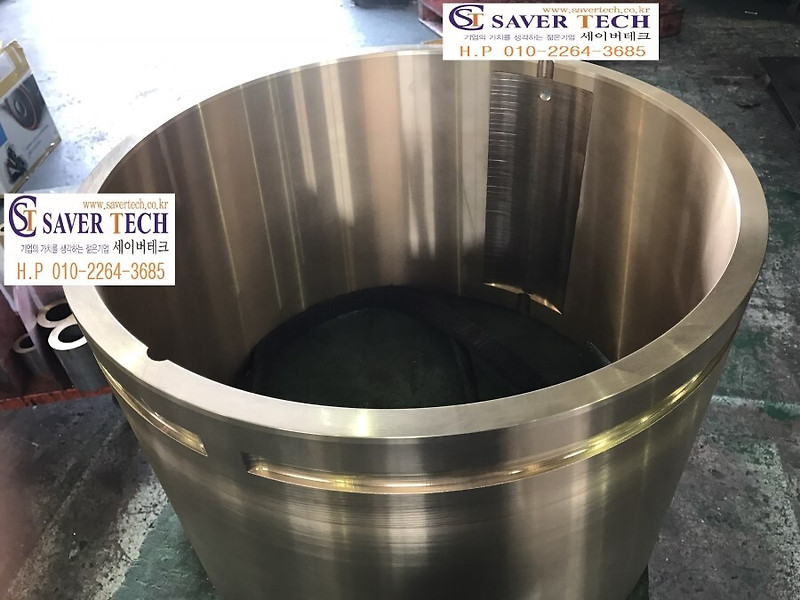

인청동 정삭 가공품 소개입니다.





540파이 정도되는 부시를 인청동으로 가공후

납품하였습니다.

내외경은 선반에서 정삭가공을 하였고,

내경에 오일홈이나 기타 후작업이 까다로운

제품이였습니다.

​



인청동부시 내부에 부시가 작동하면

가루가 생겨 손상이 가는것을 방지하는

홈이 있는 제품이였습니다.



이홈의 기능은 아마도 가루나 찌꺼기를

모아두는 역활을 하는 홈일것이라 추측해 봅니다.



선반에서는 작업이 안되는 공법이라

MCT에서 보링바를 만들어 제작을 하였습니다.

​





사이즈가크고 R값도 큰편이여서

가공하는데 상당한 시간이 소요되는 제품이였습니다.

가루를 모아두는 기능뿐만 아니라 그리스를 주입하여

원활하게 돌아가게 하는 기능도 있는것 같습니다



기름주입+찌꺼기 배출 두가지 기능이 있지않나 추측해

봅니다. 인청동이라 소재가 질겨 가공하는데 나름

난이도가 있는 제품이라 소개해드리고 싶습니다.

​





외경에 홈또한 한바퀴 360도 연결이 아니라

중간에 15도정도 끊겨 가공을하게 되어 있습니다.

이작업또한 선반에서 불가능하여 보링바를 만들어

MCT에서 작업을 하였습니다.

​



앞서 사진은 인청동부품 완성사진 부터 올렸는데

이사진은 가공을 하는 과정을 담은 사진입니다.

원심주조한 인청동제품을 선반에서 황삭및 정삭을

하는 모습입니다.



크기가 만만치 않는 제품인데다가 열변형이 심한

동합금 제품이기에 기장을 선반에 걸릴만큼

가공치수에서 30미리정도 길게 주조한다음,

내외경을 따로 가공하는 것이 아니라

내외경을 동시가공한 제품이였습니다.



내외경 동시가공의 장점은

내외경을 따로 가공하면서 생기는

찌그러짐 현상을 방지하기 위함이라 설명드리고 싶습니다.







인청동주물을 황삭하는 동영상도 짧게나마 올려봅니다.

인청동부시, 인청동주물, 인청동, 인청동동합금은

세이버테크가 전문입니다!!!
