CAC406,BC6,C83600,BRONZE,분할부시,반할부시

청동(BC, LBC)계열

by 문짱 2023. 3. 15. 14:31

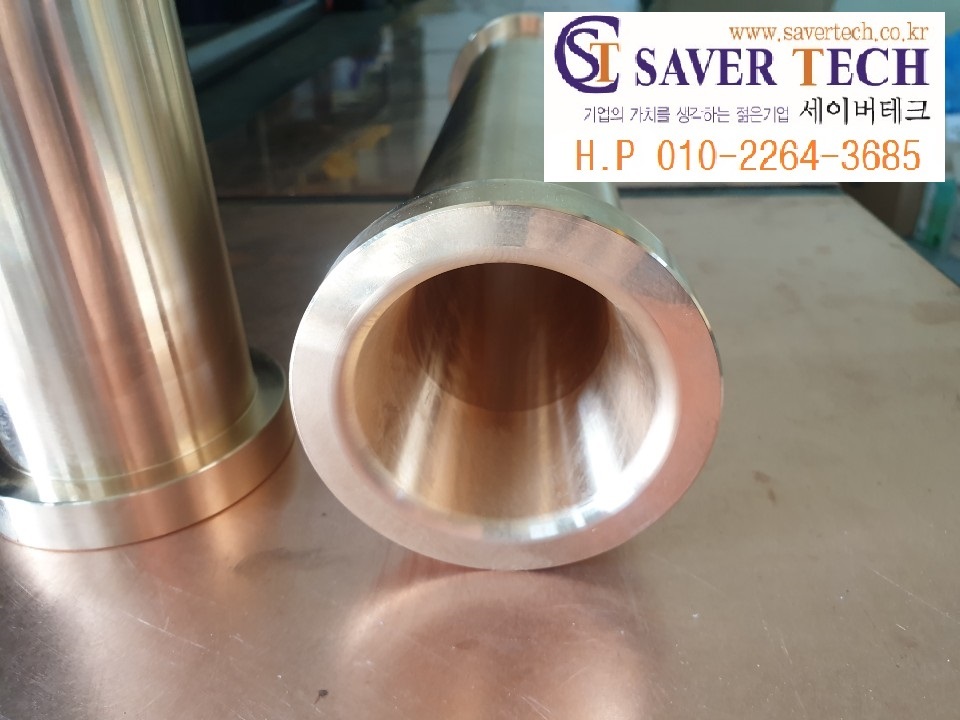

BC6로 제작된 분할부시 모습입니다

반할부시, HALF BUSH 불리는 용어는 다양합니다

수직 운동을 하는 기계에 장착되는 제품입니다.

분할부시는 보통 축을 분해하여 조립하기 힘든

환경에 많이 사용되어 집니다.

가공후 절단하는 방식은 절단 방식에 의하여

약간의 오차가 생길수 있습니다.

밀링이나 각종 기계의 칼날로 작업하면

칼날 두께만큼의 치수 손실이 발생합니다.

와이어로 절단하면 칼날보다는 적지만

와이어 두께만큼의 치수 손실이 발생합니다.

약간의 치수 손실이 발생하여도 괜찮다면

가공후 절단하는것이 가공시간도 줄이고

소재 크기도 줄여 비용을 아낄수 있는 방법입니다.

절단으로 인한 치수 오차를 원하지 않는경우

소재 외경 크기를 좀더 크게 가공하여

1.절단 2.절단면 절삭 3.용접 4.가공 5.절단부위 떼어냄

의 과정을 거치면 치수 오차가 없는 분할부시를

제작할 수 있습니다.

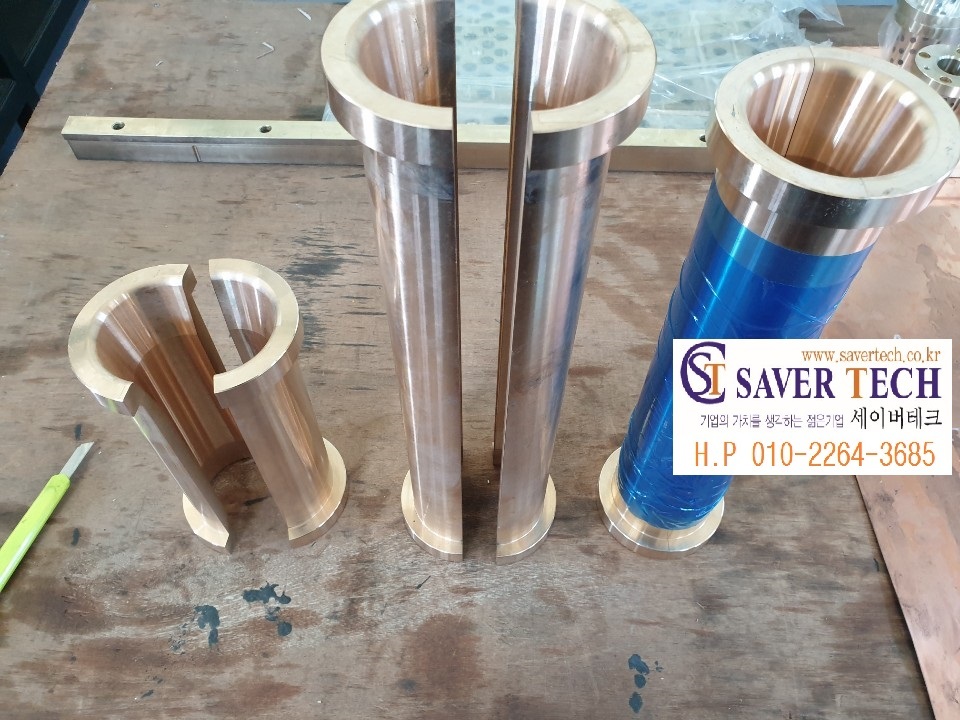

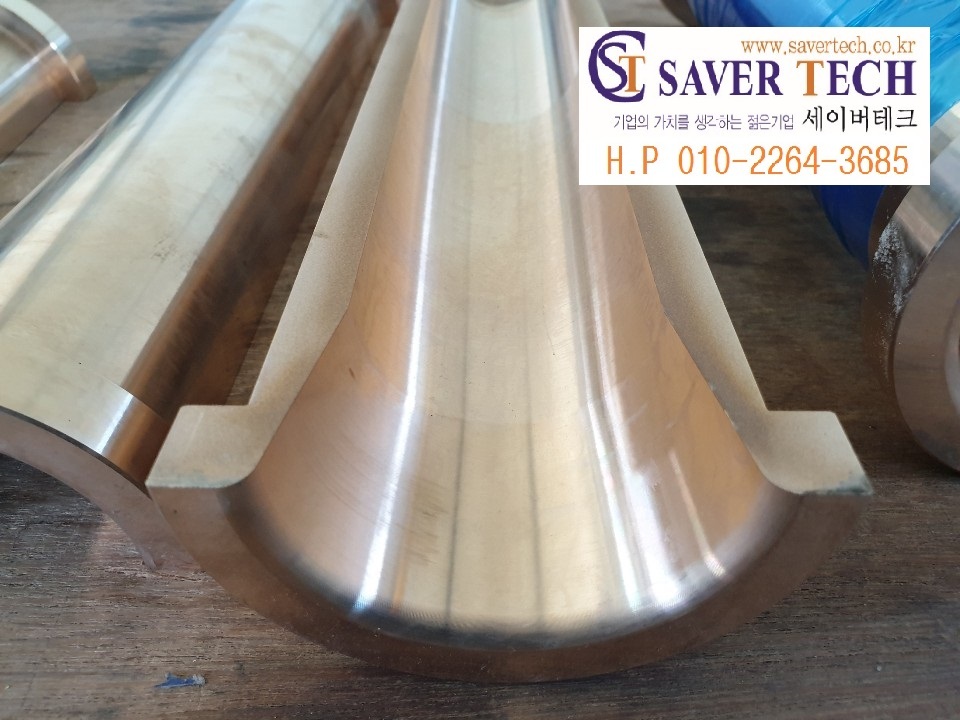

위의 부시들은 가공후 와이어로 절단을 하였습니다.

와이어 절단은 치수 손실이 적지만 그만큼

와이어 가공비가 많이 나오는 단점이 있습니다.

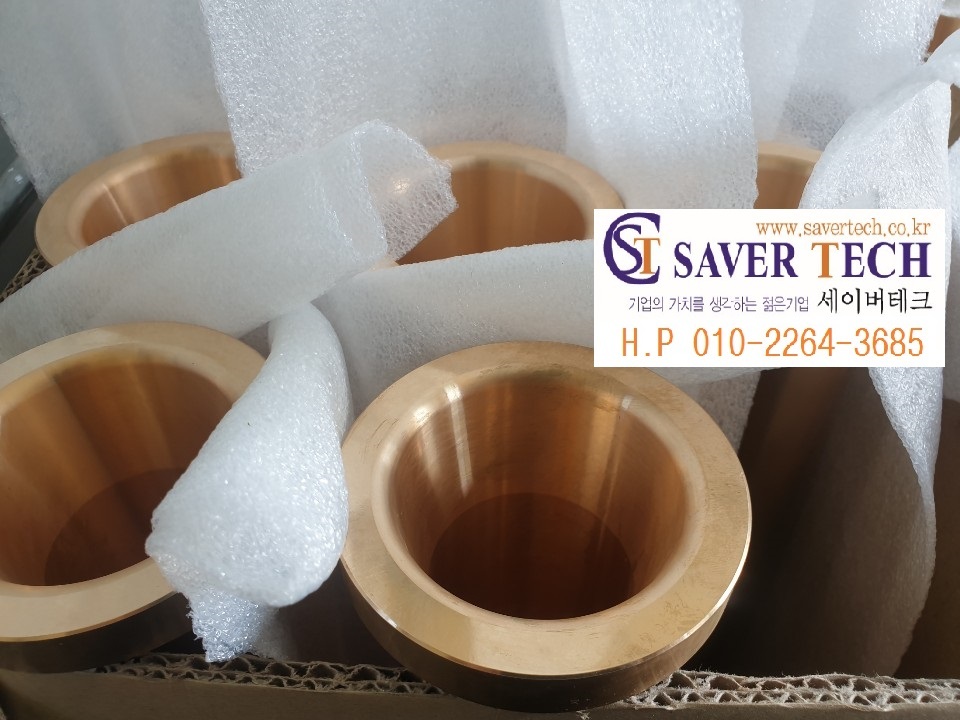

와이어 절단전의 모습입니다.

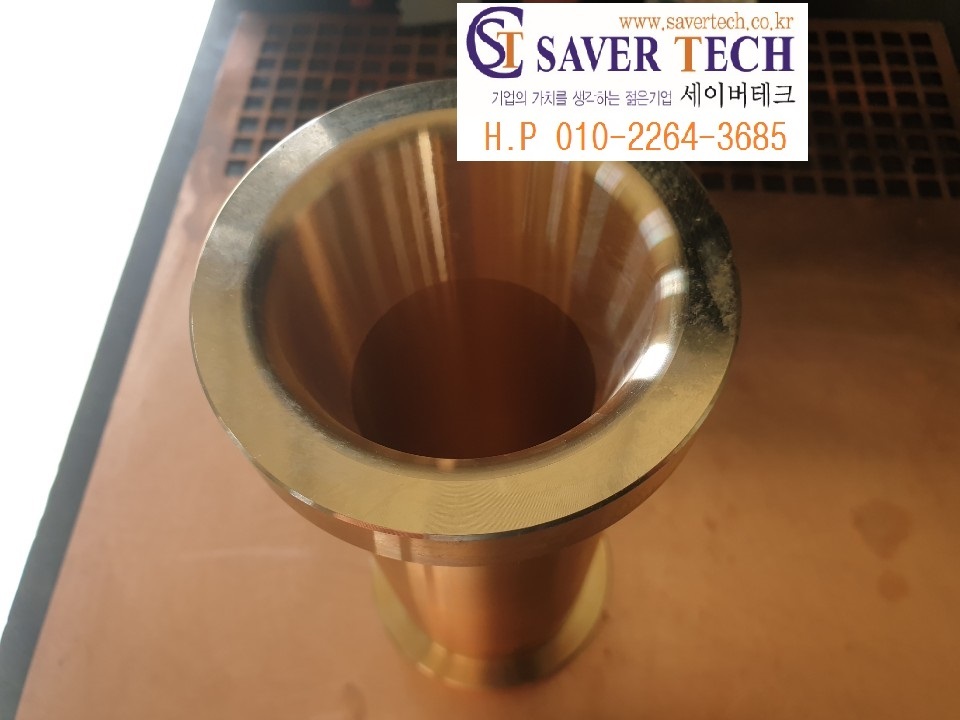

CNC에서 가공을 마친 상태의 모습입니다.

내경 크기는 작고 기장은 360미리나 되어

작업하는데 시간이 상당히 많이 걸리는 제품이였습니다.

의뢰 고객께서 외국 제품 샘플을 당사에 보내시어

분석후 똑같은 재질의 제품을 만들어 드렸습니다.

분할후에도 각 제품의 짝이 섞이지 않게

잘 관리해야 합니다

아무리 정가운데를 절단하여도

미세한 차이가 발생할 수 있기 때문입니다.

또한 위아래 면도 뒤집히지 않게 관리를 잘해야 합니다.
