인청동 분할부시 소개입니다.



동합금 제품들은 여러 방면으로 쓰임새가 다양하나,

대체적으로 중요 부품들은 잘 조립하도록 인도해주고

보호해주는 가이드(GUIDE) 부시(BUSH) 역활로 많이 사용됩니다.

​

보통 부시는 청동계의 동합금 재질을 많이 사용하며

각각의 용도에 따라 다른 다른 재질로도 선정이 됩니다.

​

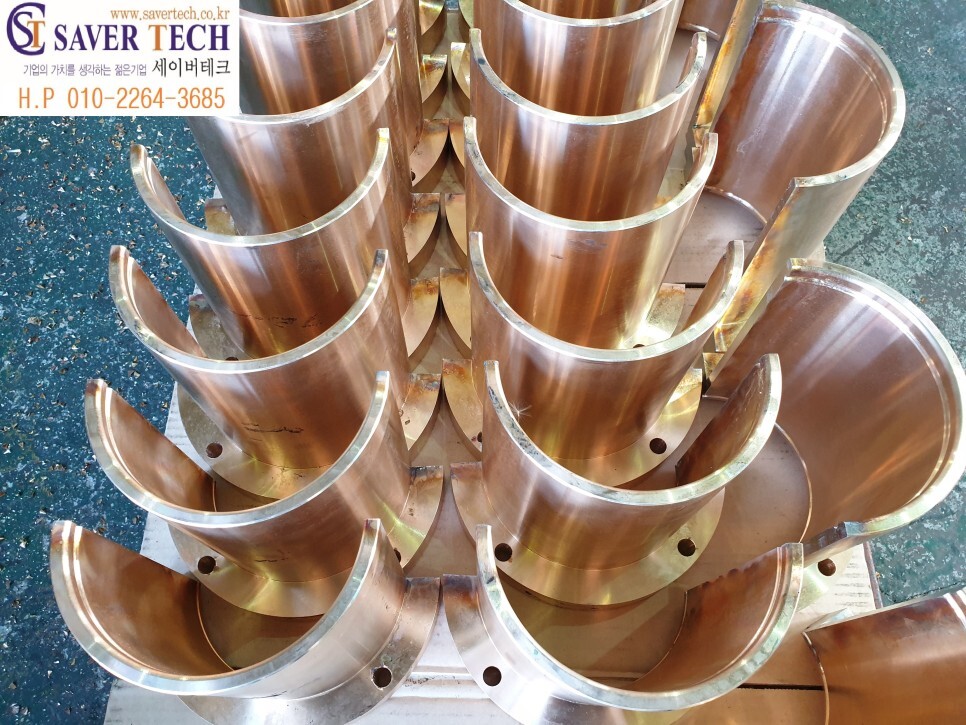

이번에 제작한 부시는 CAC502 재질로 제작한 인청동

계열의 부시 모습입니다.

분할형으로 제작하였습니다.

분할형 부시를 사용하는 이유는 부시가 장착되어질 곳에

샤프트나 다른 기타 부품들을 해체하고 조립하기 어려울때

사용되어 집니다.

​

이런 분할형 부시는 보통 400파이 이상되는 제품들이 많습니다.

큰 부시를 쓸만큼 큰기계는 해체도 어렵고 조립도 어렵기 때문에

분할형 부시를 많이들 사용합니다.

​

크기가 크다고 무조건 쓰는것은 아니고, 상황에 맞게 어렵다고

판단되어지는 곳에 쓰여지고 있습니다.

​

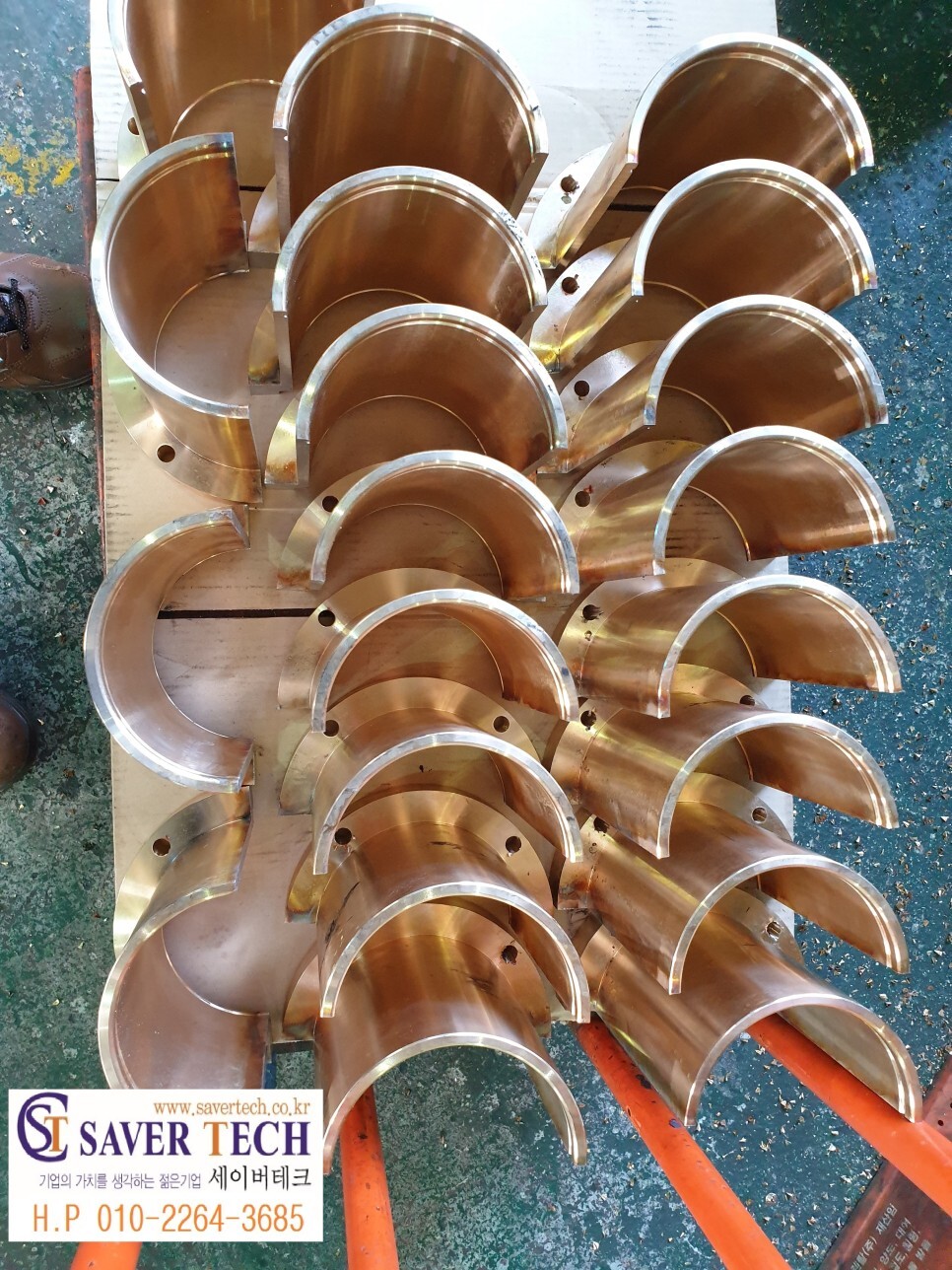

정재질의 CAC502 재질로 만든 제품입니다.

정재질의 제품은 기계적 성질이 우수하여

부품의 수명또한 길어집니다.

그만큼 조립 해체비용에 따른 인건비나

부품값을 절약할수 있는 장점이 있습니다.

분할형 부시는 가공후 분할이냐

분할후 가공이냐에 따라 비용이나 공정이

매우 달라집니다.

​

가공후 분할은 일반 적인 공정을거쳐 마지막에

와이어나 밀링커터로 절단을 하는 방식입니다.

공정도 적고, 비용도 적게 들어가지만

커터날의 굵기나 와이어의 굵기만큼

치수가 빠진다는 단점이 있습니다.

​

분할후 가공은 치수는 정확하지만

소재절단 -> 높이맞춤 -> 용접 -> 가공-> 다시분할

단계를 거치기 때문에 공정도 많고 가공도 까다롭고

비용도 올라가는 단점이 있습니다.

​

그래도 열에 아홉분 정도는 분할후 가공으로

사용하고들 계십니다.

​

분할제품은 짝을 섞이지 않게 잘 맞추어 놓는것이

중요합니다. 아무리 정밀 가공이고 같은 기계에서

한번에 가공한다 하더라도 미세한 공차 차이가

있기 때문에 제짝을 제대로 맞춰놓지 못하면

조립시 유격이 발생할수 있습니다.

​

이상 분할형 부시 소개였습니다.
